（1）渦輪流量計安裝

傳感器的安裝方式根據規格不同，采用螺紋或法蘭連接，安裝方式見圖一、圖二、圖三，

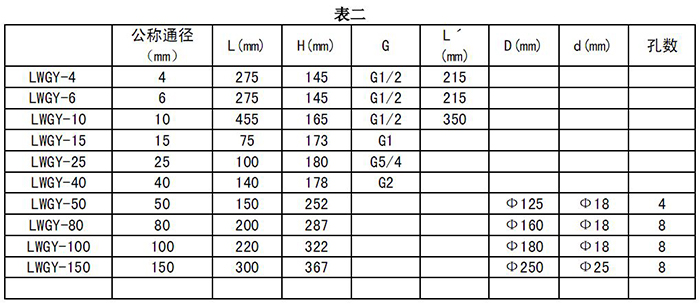

安裝尺寸見表二。

圖一LWGY—4～10傳感器結構及安裝尺寸示意圖

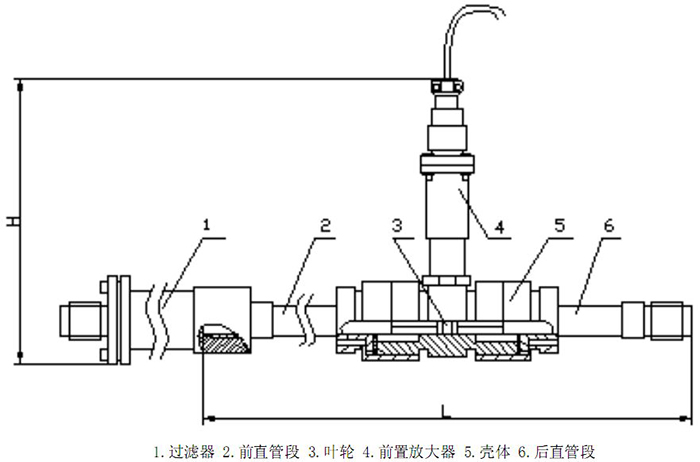

圖二LWGY—15～40傳感器結構及安裝尺寸示意圖

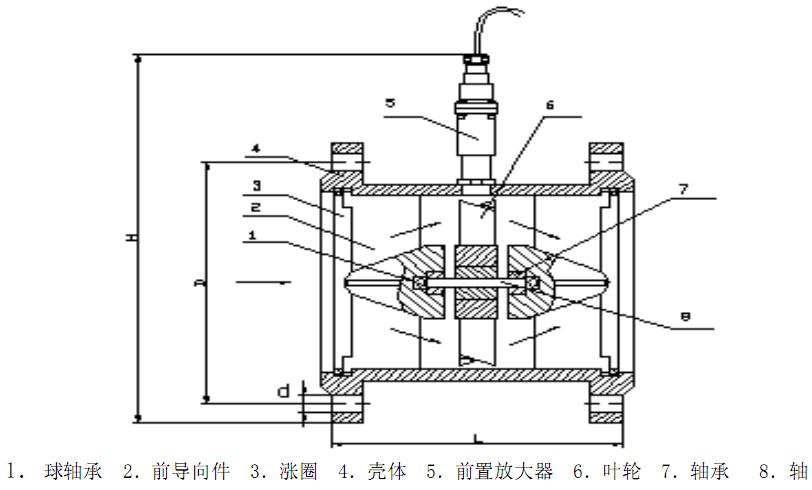

圖三LWGY—50～200傳感器結構及安裝尺寸示意圖

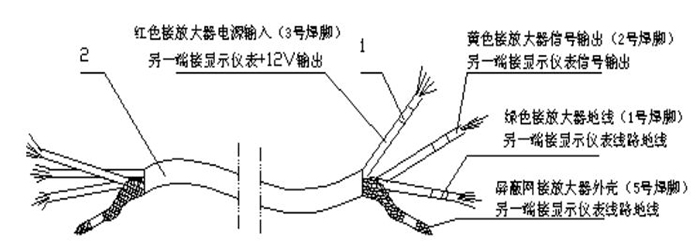

圖四傳感器與顯示儀表接線示意圖

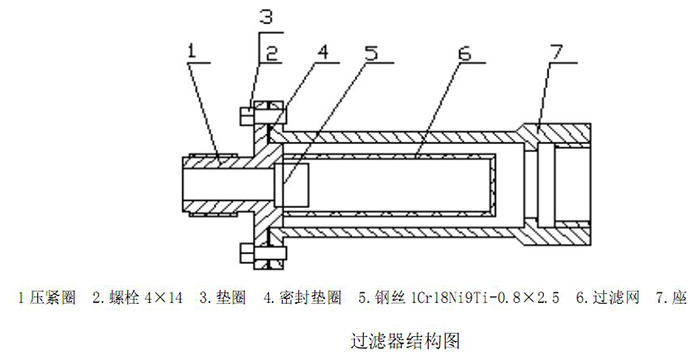

智能渦輪流量計傳感器可水平、垂直安裝，垂直安裝時流體方向必須向上。液體應充滿管道，不得有氣泡。安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。傳感器上游端至少應有 20倍公稱通徑長度的直管段，下游端應不少于5倍公稱通徑的直管段，其內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。傳感器的管道軸心應與相鄰管道軸心對準，連接密封用的墊圈不得深入管道內腔。傳感器應遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避免外來干擾。為了檢修時不致影響液體的正常輸送，建議在傳感器的安裝處，安裝旁通管道。傳感器露天安裝時，請做好放大器及插頭的防水處理。傳感器與顯示儀表的接線如圖四所示。當流體中含有雜質時，應加裝過濾器，過濾器網目根據流量雜質情況而定，一般為20～60目。當流體中混有游離氣體時，應加裝消氣器。整個管道系統都應良好密封。用戶應充分了解被測介質的腐蝕情況，嚴防傳感器受腐蝕。



（2）渦輪流量計使用和調整

◆使用時，應保持被測液體清潔，不含纖維和顆粒等雜質。

◆傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門，嚴禁傳感器處于無液體狀態時受到高速流體的沖擊。

◆傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特別是葉輪。裝配時請看好導向件及葉輪的位置關系。

◆傳感器不用時，應清洗內部液體，且在傳感器兩端加上防護套，防止塵垢進入，然后置于干燥處保存。

◆配用時的過濾器應定期清洗，不用時，應清洗內部的液體，同傳感器一樣，加防塵套，置于干燥處保存。

◆傳感器的傳輸電纜可架空或埋地敷設（埋地時應套上鐵管。）

◆在傳感器安裝前，先與顯示儀表或示波器接好連線，通電源，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示，當有顯示時再安裝傳感器。若無顯示，應檢查有關各部分，排除故障。



（3）渦輪流量計訂貨須知

用戶在定購渦輪流量傳感器時要注意根據流體的公稱口徑、工作壓力、工作溫度、流量范圍、流體種類液體渦輪流量計和環境條件選擇合適的規格。當有防爆要求時必須選防爆型傳感器，并嚴格注意防爆等級。

需要我公司的顯示儀表配套時，請參閱相應的說明書，選用合適的型號，或由我公司技術人員根據您提供的資料替您設計選型。需要傳輸信號用的電纜時注明規格長度。
