工業污水流量表選型

點擊次數：2190 發布時間：2021-08-17 06:58:12

選型是工業污水流量表應用中非常重要的工作，有資料表明在實際應用中有三分之二的故障是工業污水流量表錯誤選型或錯誤安裝而造成的，本文將工業污水流量表選型、安裝和使用中的注意事項分享給大家，這些知識點適用于國內外工業污水流量表廠家的產品。

工業污水流量表選型

儀表選型都是在了解該儀表原理和使用工況的基礎上進行的，工業污水流量表選型也不例外，工業污水流量表選型需要明確以下參數：

1.被測介質的參數

◆被測流體成份

◆*大流量、*小流量

◆*高工作壓カ

◆*高溫度、*低溫度

2.被測介質必須具備一定的導電性，導電率＞5μs/cm。

3.實際*高工作壓力必須小于工業污水流量表的額定工作壓力。

4.*高工作溫度和*低工作溫度必須符合工業污水流量表規定的溫度要求。

5.確定是否有負壓情況存在。

工業污水流量表工程應用案例

以采用工業污水流量表進行清潔水的流量測量為例，介紹工業污水流量表選型要點：

◆壓力：明確被測介質的工作壓力，當工作壓力大于1.6MPa時，需要定制。

◆通常選擇法蘭安裝，氯丁橡膠襯里和不銹鋼316L電*。

◆*高使用溫度：根據靜止時被測清潔水的溫度加上清潔水流動時的溫升，例如靜止時被測介質的溫度時65℃，流速3m/s，建議用戶選擇*高使用溫度≤120℃。

◆接地環通常不需要。

◆選IP65一體式，4-20mA或頻率輸出信號、工作電源交流220V。

工業污水流量表安裝要求

1.流向

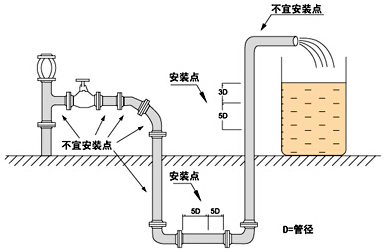

多數工業污水流量表可設置為自動檢測正反流向，傳感器殼體上的流向箭頭為制造商規定的正流向。一般地，用戶在安裝工業污水流量表時，應使該流向箭頭同現場工藝流向保持一致。下圖為工業污水流量表安裝時的優先選用位置。

2.工業污水流量表安裝方向與傳感器電*的安裝片位傳感器可以水平、垂直安裝。傳感器在水平安裝時應使電*處于水平位置，這樣，一旦介質中含有氣泡或者沉淀物質時，氣泡不會吸附在電*附近，造成轉換器信號端開路，沉淀物質也不會覆蓋電*，造成零漂等。

3.液體應始終充滿管道

◆管路結構應保證工業污水流量表測量管中始終充滿液體?！魧τ诤泄腆w顆粒的液體或漿液建議垂直安裝工業污水流量表，既可防止被測介質相分離，又可使傳感器襯里磨損比較均勻，雜質不會在測量管底部產生沉淀?！舯仨毐ＷC流向自下而上，可確保創拿起測量管內始終充滿介質

4.不能在泵的抽吸測安裝工業污水流量表

5.對于長管道，一般在工業污水流量表下游安裝控制閥。

6.開口排放的管道，應將工業污水流量表安裝在底端(管道的較低處)。

7.對管道落差超過5米的地方，應在工業污水流量表下游安裝空氣閥。

8.避免有附帶氣體引起的測量誤差以及由真空引起的對襯里的損壞。

9.管道中應無氣泡

管路設計應確保液體中不會分離出氣體。工業污水流量表應安裝在閥的上游。因為由于閥的作用，管道中壓力會降低，從而產生氣泡。同時也應在低區段安裝工業污水流量表，以減少流體中夾帶氣泡對測量的影響。

10.液體導電率

不要把工業污水流量表安裝在液體電導率*不均勻的地方。在工業污水流量表上游有化學物質注入容易導致液體電導率不均勻，從而對工業污水流量表流量指示產生嚴重干擾。在這種情況下建議在工業污水流量表下游注入化學物質;如果必須從工業污水流量表上游注入化學物質，則必須保證上游直管段*少有30倍管徑，保證液體充分混合。

11.接地

因為工業污水流量表的感應信號電壓很小，容易受外界噪聲或其它電磁信號的影響，所以工業污水流量表在許多場合需接地，其作用是通過流量計外殼接地形成一個屏蔽外界干擾的內部空間，從而提高測量準確度。

12.現場安裝

采用螺栓將傳感器上的法蘭與管道上的法蘭連接，緊固儀表的螺栓、螺母，其螺紋應完整無損，潤滑良好；同時配合使用平墊和彈簧墊片。應依據法蘭尺寸和力矩大小采用力矩扳手緊固螺栓。在日常使用中要定期擰緊螺栓，防止螺栓松動。
