甲烷流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LUGB
- 測量范圍：5-11000m3/h
- 精度等級：1.5級、1.0級
- 公稱通徑：DN20~DN1200
- 適用介質：氣體、液體、蒸汽
- 工作壓力：1.6MPa~10MPa
- 工作溫度：-80℃~450℃
- 供電方式：24VDC 鋰電池
- 訂貨號：YLB231025WQX
甲烷流量計產品應用：渦街流量計廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體（氧氣、氮?dú)?、氫氣、天然氣、煤氣等?、水和液體（如：水、汽油、酒精、苯類等）的計量和控制。
甲烷流量計主要特點
1、表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。
2、全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。
3、全新的數字濾波和修正功能使流量測量更加精準可靠。
4、電池供電型無需外接電源既可連續工作兩年以上。
5、全新點陣漢字液晶顯示，使用操作更方便。
6、特性高可靠性
流量傳感器使用集成生產的傳感部件和控制電路，傳感部分無機械運動，驅動部分選用高品質的繼電器，因而使可靠性大大提高。
7、*寬的流量范圍
流量傳感器只對流體的流速敏感，因而可以通過配接不同的管道直徑，來監控不同大小的流量，監控流量的大小幾乎沒有限制。
8、全直通的流動管道
流量傳感器全直通的特性在很多應用場合具有重要意義，在石油、化工、重工、輕工、生物工程醫藥等諸多行業的生產中，流動的流動受到流量開關的阻礙，因而可能導致流體堵塞管道等生產事故發生。流量開關能在不影響流量的條件下實施在線監控而避免生產事故的發生。
9、簡明直觀的指示
流量傳感器具有電源指示和流量狀態指示?？梢灾庇^的顯示當前管道中流量的狀態。
10、適用多種流體介質
流量傳感器中，同一型號的流量開關即可適用于氣體，也可用于液體，如水、油等。只要調節流量開關中的旋鈕，即可對氣體、液體等流量進行監控。
11、無壓力損失
流量傳感器特殊方法集成制造使探頭可做到很小的尺寸，因而對流體幾乎沒有壓力損失，在很多場合下，直接取代壓力開關將使系統具有更好的可靠性和更廣的適用范圍
甲烷流量計安裝分類
1.溫壓補償一體化法蘭卡裝式氣體流量計實際上就是由法蘭卡裝式現場顯示流量傳感器和碳鋼法蘭組成（不銹鋼法蘭需訂制）
2.溫壓補償法蘭焊接一體氣體流量計由304不銹鋼精鑄內帶溫度補償流量傳感器+壓力補償器+不銹鋼法蘭+液晶顯示表頭組成。該款流量計的法蘭含傳感器本體是焊接在一起的，這就需要客戶還有自行準備一對法蘭焊接到管道上，然后，將流量計上的法蘭和管道法蘭用螺栓連接固定擰緊即可。這種一般使用在特殊材質（如塑料、PVC等不方便焊接法蘭）的管道上。
3.溫壓補償分體式氣體流量計是由法蘭卡裝脈沖輸出流量傳感器+壓力變送器+溫度傳感器（PT100）+流量積算儀組成。這種安裝起來比較麻煩一些，但是這是我公司技術部*推的一款溫壓補償型流量計，雖然安裝麻煩，但是便于維修維護，可以哪個部件出問題更換哪個部件，起到節省成本的效果。注意：傳感器和顯示儀表之間的傳輸距離*遠不能超過1千米。
4.法蘭卡裝式氣體流量計就是將專用不銹鋼法蘭焊接在工藝管道上，然后用螺栓、螺母將渦街流量傳感器固定在兩個法蘭之間。安裝簡單便捷，成本低。本公司提供專用法蘭，客戶不需另行購買安裝法蘭。

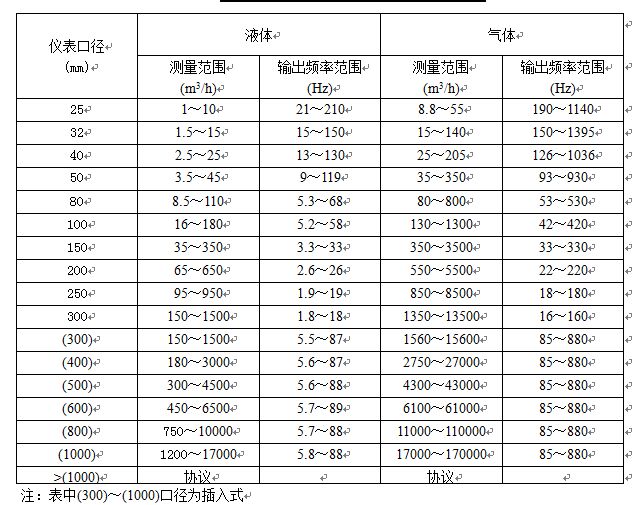

甲烷流量計渦街流量傳感器工況流量范圍表

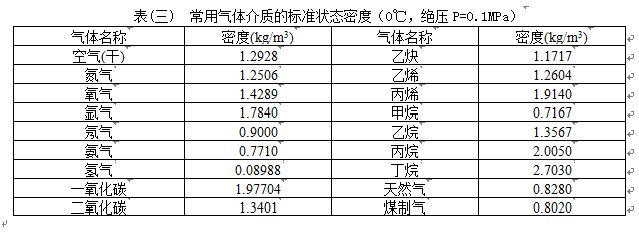

常用氣體介質的標準狀態密度

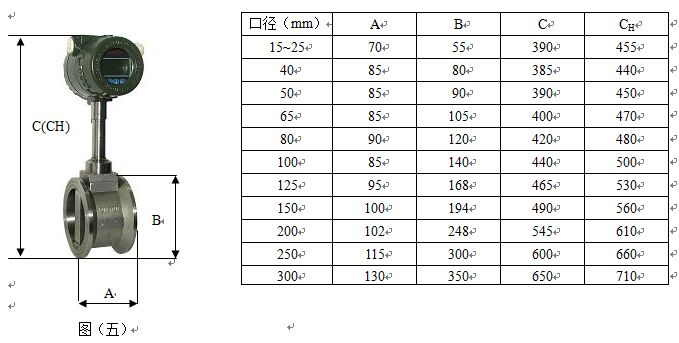

甲烷流量計安裝外形尺寸

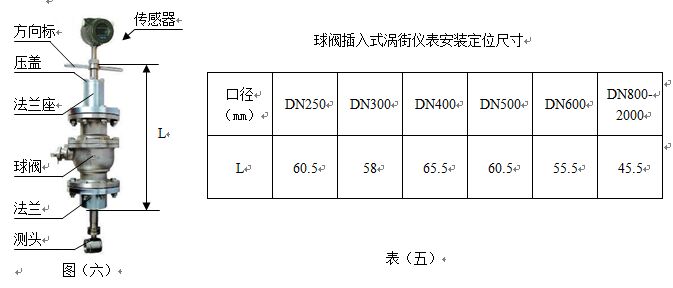

球閥插入式渦街儀表安裝定位尺寸
甲烷流量計安裝步驟：
1．在管道上用氣焊開一個略小于φ100mm的圓孔，并把圓孔周圍毛刺清除干凈，以保證測頭旋轉流利
2．在管道圓孔處焊上廠家提供的法蘭，要求法蘭軸線與管道軸線垂直。
3．將球閥及傳感器安裝在焊接好的發蘭上。
4．調節絲杠，使插入深度符合要求（保證測頭中心軸線和管道中心軸線重合），流體流向必須與方向標上的指示箭頭保持一致。
5．均勻擰緊壓蓋上的螺絲。(注：壓蓋的松緊程度決定儀表的密封程度和絲杠能否旋動)
6．檢查各環節是否完成好，慢慢打開閥門觀察是否有泄漏（需特別注意人身安全）若有泄露請重復步驟5、6。
